PVD塗層的工作原理是什麼？

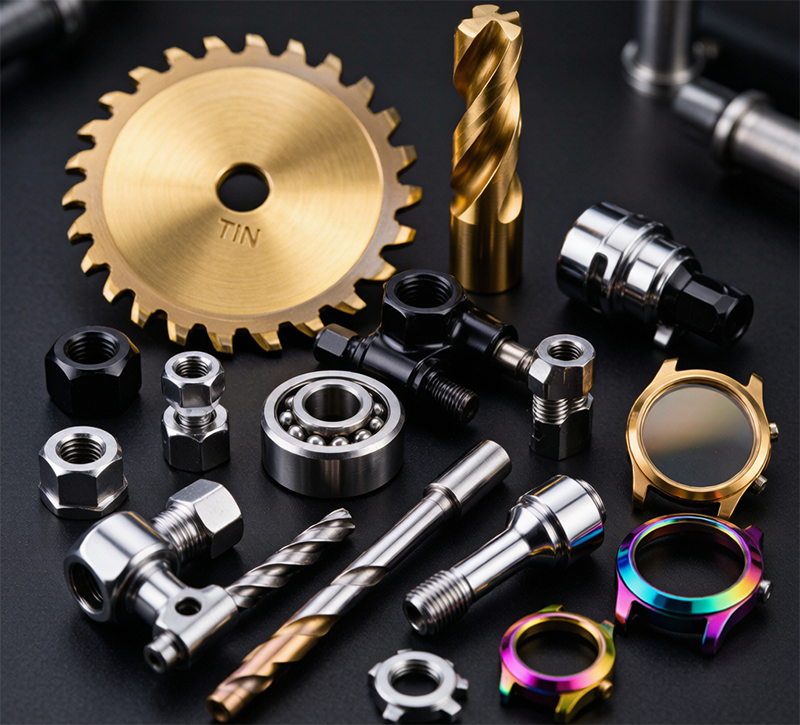

物理氣相沉積 (PVD) 技術在真空腔內形成薄膜。材料以原子、離子或等離子體的形式從固體靶材中釋放出來。這些粒子在低壓環境中運動，並在工件上凝結，形成幾微米厚的黏結塗層。有關基本定義和常見應用，請閱讀 什麼是PVD塗層。

PVD塗層製程的工作原理是什麼？

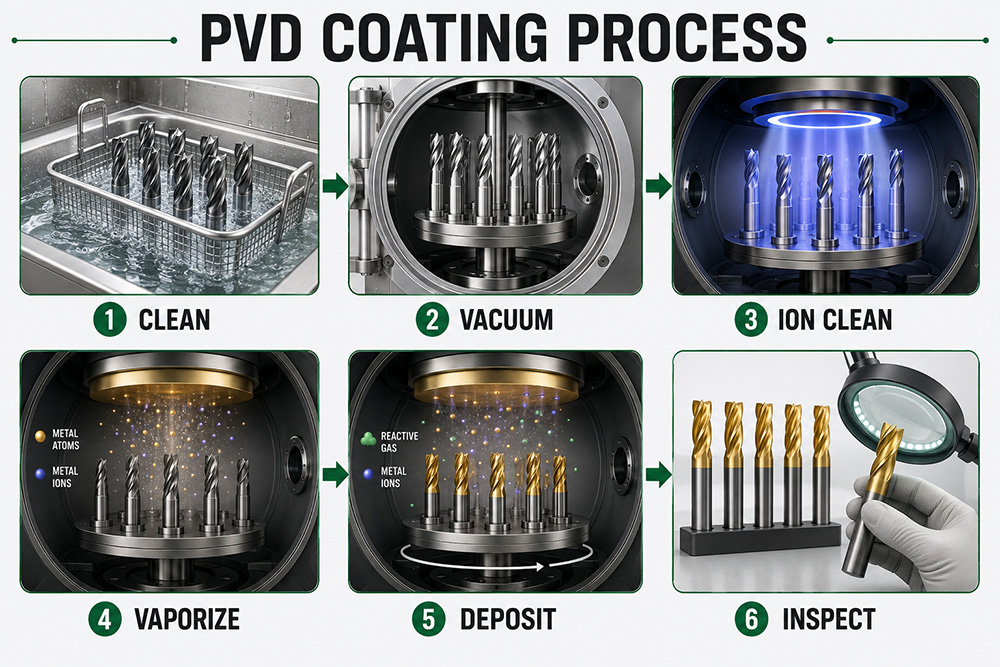

工業PVD塗層製程通常包含六個階段。其特定參數會根據塗層化學成分、基材、零件幾何形狀和所需性能而變化。

1. 表面處理

零件在出貨前均經過脫脂和清潔處理。油污、氧化物、拋光殘留物和灰塵會降低附著力。 PVD塗層會沿著原有表面進行塗覆，因此塗層後刮痕仍然可見。

2. 裝載、抽真空和加熱

潔淨的零件固定在旋轉支架上。幫浦將腔室內的空氣和水分排出。受控加熱釋放滯留氣體，並將基材加熱至穩定的製程溫度。

3. 離子清洗

氬氣被引入並電離成等離子體。高能量離子轟擊部件，去除殘留的污染物，並活化表面以增強黏合力。

4. 目標材料汽化

這 PVD塗層機 從靶材上釋放金屬。陰極電弧離子鍍以高沉積速率產生高電離度的金屬等離子體。磁控濺鍍利用氣體離子將原子從靶材上擊落。高功率脈衝磁控濺鍍（HiPIMS）應用短脈衝高功率脈衝產生高密度、高電離度的等離子體。

5. 塗層生長

金屬顆粒到達旋轉部件。氮氣、氧氣或含碳氣體可與這些顆粒反應生成TiN、CrN、AlTiN和其他化合物。偏壓將離子吸引到表面。壓力、功率、溫度、氣體流量和旋轉速度控制著厚度、密度、應力、顏色和均勻性。

6. 冷卻和檢查

零件冷卻後，腔室才會排氣。對批次產品進行厚度、附著力、表面品質、顏色和均勻性檢查。儲存的製程資料有助於保持結果的一致性。

主要PVD沉積方法

電弧離子鍍廣泛用於切削刀具和模具的硬質塗層。磁控濺鍍適用於需要光滑表面和精確控制薄膜厚度的製程。高功率脈衝磁控濺鍍（HiPIMS）塗層可實現緻密薄膜、強附著力和可調等離子體能量。混合物理氣相沉積（PVD）系統結合多種沉積源，用於建構層狀結構。

華昇在其PVD塗層設備系列中全面應用了這些技術。 MD800 Plus 電弧鍍膜系統 支援刀片、立銑刀、鑽頭和滾齒刀具的大量生產。 GFOUR PVD塗層設備 採用高功率脈衝磁控濺鍍技術，可形成光滑緻密的塗層。 HD500 和 HD800 支援混合工藝，而 DECO 系統則適用於裝飾性和功能性表面處理。

哪些因素控制PVD塗層的品質？

真空穩定性、表面清潔度、靶材狀況、夾具移動、氣體控制、偏壓功率和溫度都會影響最終結果。清潔不徹底會導致剝落。不穩定的等離子體會改變薄膜結構。裝載不當會在複雜零件上留下陰影區域。

PVD塗層在生產中是如何運作的？它在真空條件下將材料從固體靶材轉移到預先處理過的表面。薄膜逐個原子地生長，而等離子體能量和製程參數決定了薄膜的結構、附著力和最終性能。
